Gruppo di chiusura

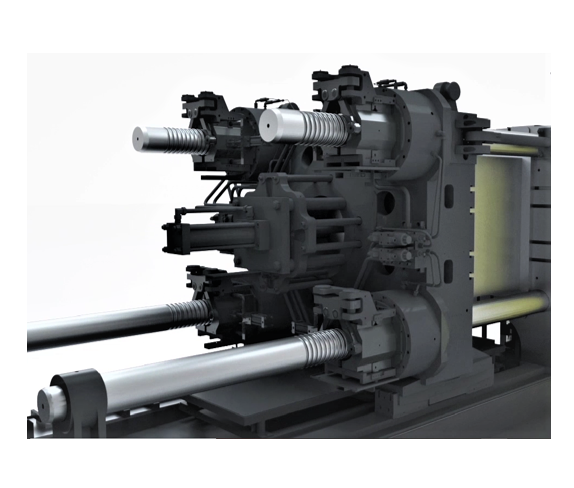

Il gruppo di chiusura è compatto, ma con ampia apertura dei piani, adatto per produrre articoli di grandi dimensioni e profondità.

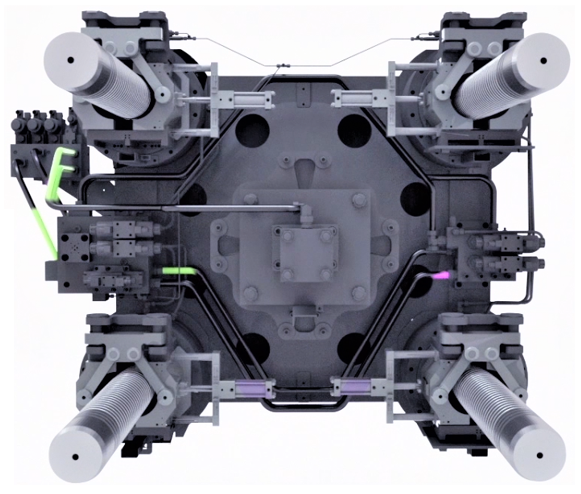

Il meccanismo di chiusura diretta a 4 cilindri, garantisce una forza di chiusura uniforme sula superficie dello stampo. La forza di chiusura viene monitorata in tempo reale tramite un sensore di pressione che assicura una elevata ripetibilità.
- Sistema di chiusura a 2 piani
- Cancello automatico
- Valvola proporzionale per alta velocità di apertura e chiusura stampo
- 5 fasi di chiusura stampo regolabili in pressione, velocità e posizione
- Sistema automatico centralizzato di lubrificazione a grasso
- Regolazione anti-inclinazione del supporto movimento piano
- Piastra antiusura
- Cilindri per movimentazione veloce del piano stampo installati in diagonale
- 3 tipi di estrazione idraulica, 2 fasi regolabili in velocità e pressione
- Regolazione automatica altezza stampo
- Sensore di pressione idraulico nel cilindro di chiusura per rilevare l’esatta forza di chiusura
- Estrazione durante l’apertura stampo
- 2 Martinetti (radiali)
- 2 programmi soffio d’aria (uno su P.F. e uno su P.M.)
- Interfaccia Robot Europa 67
- Servomotore pompa
- Flussostato per la regolazione dell’acqua di raffreddamento
- Protezione stampo in bassa pressione
- Dispositivo di raffreddamento olio
- Indicatore livello e temperatura olio
- Allarme temperatura olio
- Sensore intasamento filtro di aspirazione
- Controllo della contropressione
- Antivibranti
Unità di controllo
- Unità di controllo Keba con display da 10.4’’ a colori
- Video touch screen
- Controllo statistico di processo (SPC)
- Funzione spurgo automatico
- Funzione di preriscaldo delle resistenze
- Comando di controllo temperature cilindro di plastificazione PID autoregolante con allarmi di massima e minima
- Comando resistenze temperature tramite SSR
- Password personalizzate per accedere ai diversi livelli dati
- Impostazioni semplici e veloci dei parametri di stampaggio
- Memoria interna stampi (200)
- 256 MCF card
- Trasduttore ad alta precisione per iniezione, estrazione e chiusura
- Trasduttore lineare digitale per stampo chiuso e aperto
- Auto diagnosi degli errori
- Sistema allarmi multifunzione
- Sistema di monitoraggio del ciclo
- Grafico regolazione uscita valvola proporzionale
- Archivio dati
- Controllo parametri di stampaggio e analisi curve
- Controllo con funzionamento con mouse esterno
- Presa USB
- Trasmissione dati K-Can
- Visualizzazione statistica cuscino
Gruppo di iniezione

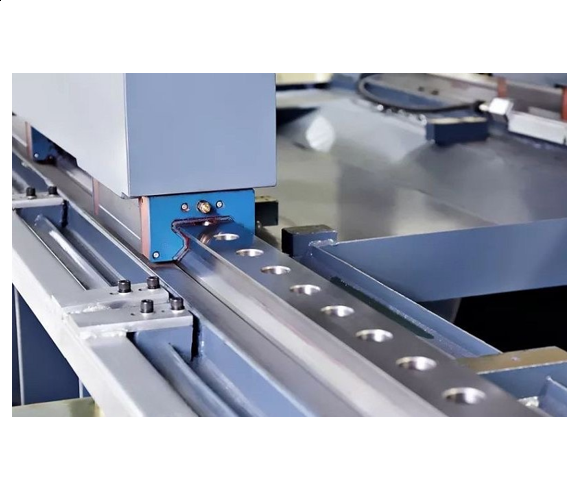

Il gruppo di iniezione è sostenuto da una guida lineare a basso coefficiente di attrito e a rapida risposta. Ideale per movimenti lineari veloci, assicura precisione di posizione e ripetibilità.
Il movimento di iniezione avviene tramite 2 pistoni idraulici paralleli che garantiscono alta stabilità.
- 2 cilindri che favoriscono il parallelismo dei movimenti del carro
- doppio cilindro di iniezione
- Dispositivo di regolazione allineamento ugello
- Ugello prolungato
- Protezione della rotazione vite a freddo
- Gruppo iniezione installato su guide lineari a basso coefficiente di attrito che assicura movimenti lineari, veloci e precisi
- 4 possibilità di ritorno carro (dopo la carica, dopo l’iniezione, prima dell’apertura dello stampo, fisso)
- Risucchio
- Motore idraulico con coppia elevata
- Visualizzazione giri vite (RPM) sul monitor
- Funzione spurgo automatico
- 10 fasi di iniezione regolabili in velocità, pressione e posizione
- 10 fasi di pressione regolata (post-pressione) regolabili in velocità, pressione e tempo
- 5 fasi di carica regolabile in velocità, pressione e posizione
- Trasduttore sull’iniezione
Caratteristiche opzionali
- Viti con profilo speciale
- Cilindro bimetallico e vite con materiali speciali
- Sfilamento automatico colonna
